屏蔽型双导发热电缆

首页   发热电缆产品   发热电缆

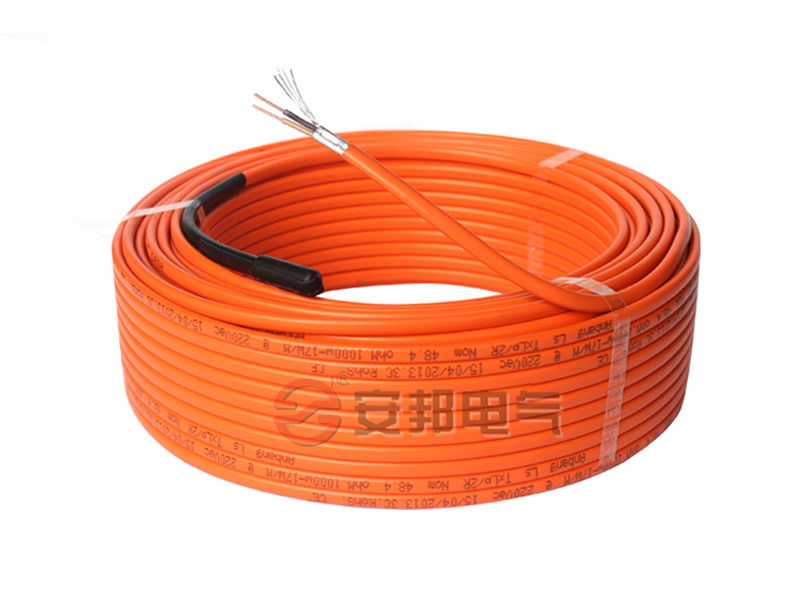

屏蔽型双导发热电缆

产品型号

屏蔽型双导

产品认证

CE, ROHS,  GOST , ISO9001:2008

商标品牌

安邦



屏蔽型双导发热电缆结构

    外护套：橙色聚氯乙烯（PVC）；
    接地线：镀锡铜丝（8根直径为0.4mm的镀锡铜芯）；
    屏蔽层：铝箔（金属屏蔽层有效保护，无辐射）；
    内导体：合金电阻丝；
    内绝缘：交联聚乙烯（XLPE）；
    接头类型：隐式接头；



详细说明

一、简介
   屏蔽型双导（ 双芯）发热电缆内芯由冷线热线组成，外面由绝缘层、接地、屏蔽层和外护套组成，发热电缆通电后，热线发热并在40～60℃的低温运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。


二、性能

1、尺寸：外径：6.9mm。
2、电气参数
    供电电压：220V（电压可定制）；
    线性功率：17W/m；
3、其他
    冷线长度：2.25m；
    最大表面工作温度：65℃；
    最小弯曲系数：5D。


三、系统组成及工作原理：
    供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。
　　a. 以电力为能源；
　　b. 以发热电缆作为发热体；
    c. 发热电缆热传导机理。
四、相关技术参数
1、发热电缆的直径：
    根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841—2007IEC 60800：1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定，发热电缆直径不得小于6mm，安邦发热电缆的直径为6.9mm，高于国家标准规定。
2、接线方式：
    目前市场上生产的发热电缆大部分都采用冷接方法（冷、热线用机械压接的方式处理）。在长期的运行中，发热部分与冷引线部份的接触点会因为接触不良而形成较大电阻，在接头部份产生高温，最终将接头烧坏。冷接头就像家里用的电炉一样，电炉丝是很少被烧断的，而电炉丝与电源的接头就经常出现问题。    而安邦双芯发热电缆的隐式接头（一种小直径金属丝对接方法）的专利焊接方法是将发热丝与冷引线溶为一体，解决了冷热交替而带来的膨胀和接触不良，能确保发热电缆冷引线、发热丝平滑焊接过渡，使发热电缆一气呵成，不留瑕疵。能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏，确保发热电缆的使用寿命。
3、发热电缆的标识：
    根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841─2007/IEC60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定发热电缆表面标志字迹清楚，容易辨认、耐擦，标志间距为大于500mm，最为重要的是，安邦发热电缆在冷热接头处，用喷码的方式准确标识在发热电缆上，给地暖施工与检验带来极大的方便。



产品规格

功率

(watt)

标准长度

（m）

总电阻值/230V

(Ω)

电压

(v)

TXLP/2R/17-194M

3300

194

14.7

220

TXLP/2R/17-176M

3000

176

17.3

220

TXLP/2R/17-165M

2800

165

18.6

220

TXLP/2R/17-153M

2600

153

202

220

TXLP/2R/17-141M

2400

141

22

220

TXLP/2R/17-129M

2200

129

24.2

220

TXLP/2R/17-118M

2000

118

27.7

220

TXLP/2R/17-100M

1700

100

30.3

220

TXLP/2R/17-81M

1370

81

34.6

220

TXLP/2R/17-74M

1250

74

38.7

220

TXLP/2R/17-59M

1000

59

48.4

220

TXLP/2R/17-49M

840

49

56.9

220

TXLP/2R/17-41M

700

41

69.1

220

TXLP/2R/17-35M

600

35 80.7 220
TXLP/2R/17-29M

500

29

96.8

220

TXLP/2R/17-24M

400

24

121

220

TXLP/2R/17-18M

300

18

161.3

220



产品规格

功率

(watt)

标准长度

（m）

总电阻值/230V

(Ω)

电压

(v)

TXLP/2R/18.5-170M

3150

170

15.4

220

TXLP/2R/18.5-162M

3000

162

16.1

220

TXLP/2R/18.5-151M

2800

151

17.3

220

TXLP/2R/18.5-141M

2600

141

18.6

220

TXLP/2R/18.5-130M

2400

130

20.2

220

TXLP/2R/18.5-119M

2200

119

22

220

TXLP/2R/18.5-108M

2000

108

24.2

220

TXLP/2R/18.5-97M

1760

97

24.9

220

TXLP/2R/18.5-86M

1600

86

30.2

220

TXLP/2R/18.5-74M

1370

74

35.3

220

TXLP/2R/18.5-68M

1250

68

38.7

220

TXLP/2R/18.5-54M

1000

54

48.4

220

TXLP/2R/18.5-45M

850

45

57.6

220

TXLP/2R/18.5-38M

700

38

69.1

220

TXLP/2R/18.5-32M

600

32

80.7

220

TXLP/2R/18.5-27M

500

27

96.8

220

TXLP/2R/18.5-22M

400

22

121

220

TXLP/2R/18.5-16M

300

16

161.3

220
