TXLP/1R单导发热电缆

首页   发热电缆产品   发热电缆

详细说明

    发热电缆俗称为地热电缆

    随着经济水平的不断提高，人们对于生活水平的要求也越来越高，发热电缆的出现也成了一种必然趋势，发热电缆可分为单导发热电缆和双导发热电缆两种。单导发热电缆线内部只有一根发热芯，发热电缆线本身不成回路，在接线时，发热电缆线两端都需要与供电电源相联接，所以在铺设时需要考虑将电缆尾部拉导接线处，可是在很多情况下是很难达到这种要求的。



发热电缆工作原理


    发热电缆内芯由冷线热线组成，外面由绝缘层、接地、屏蔽层和外护套组成，发热电缆通电后，热线发热，并在40～60℃的温度间运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。
发热电缆地面辐射供暖系统的组成及工作原理：
供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。
　　a. 以电力为能源；
　　b. 以发热电缆作为发热体；
    c. 发热电缆热传导机理。

基本性能：


    1、外径尺寸：6.5mm
    2、供电电压：220V（电压可定制）
    3、线性功率：18.5W/m
    4、冷线长度：2.25m
    5、最大表面工作温度：65℃

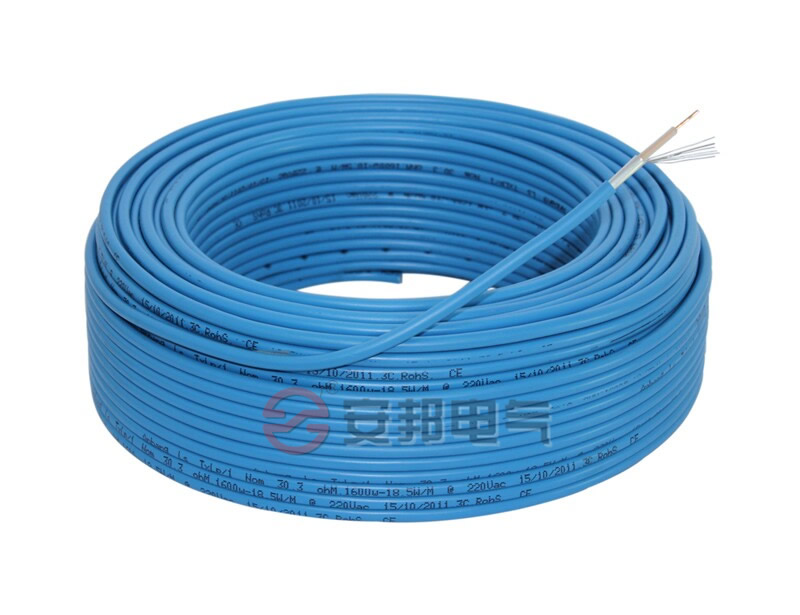

TXLP/1R单导发热电缆

产品型号

TXLP/1R

产品认证

CE, ROHS, GOST , ISO9001:2008

商标品牌

安邦

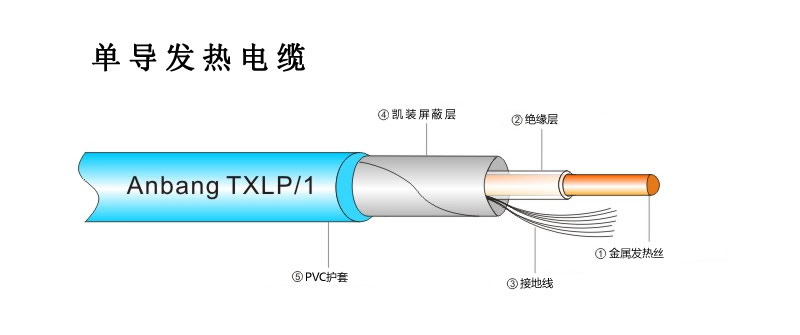

单导发热电缆结构

    1、芯线（金属发热丝）：芯线为金属合金丝组成，线性额定功率为18点5瓦特每米。
    2、绝缘层：安邦发热电缆耐高温绝缘层采用双层绝缘结构，绝缘层的质量好坏直接影响到发热电缆的使用寿命，安邦耐高温发热电缆绝缘层通过反复试验，在140℃高温下耐高温层不变形、不萎缩。
    3、接地线：接地线由8根直径为0.4mm的镀锡铜芯线组成。8根镀锡铜芯线面积为1.0048m㎡，符合国际电工委员会IEC800规定的接地线不得小于1m㎡的规定。
    4、金属屏蔽层：发热电缆使用过程中，由于电流的作用，会在发热电缆周围形成电磁场，电磁场超过100微特斯拉就会对人体健康及其它电器产生影响。通过金属屏蔽层的有效保护，把电磁场控制在线芯内，使之不能向外扩散，再由接地线将电磁场引入大地，使发热电缆与大地形成等电位。通过测试，安邦电地暖产程的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000伏/m，安邦发热电缆实测数据为4伏/m)；磁感应强度值最高为13%，最低6%（国家规定的磁感应强度是100维特斯拉，实测数据为最高13维特斯拉），最低6维特斯拉）。远远低于国家标准，高于国家安全规范，对人体无害，可放心使用。
    5、外护套（pvc）：外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用，并且100%防水。




单导发热电缆相关技术数据

    1、发热电缆的直径:根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841—2007IEC 60800：1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定，发热电缆直径不得小于6mm，安邦发热电缆的直径为6.5±0.3mm，高于国家标准规定。
    2、发热电缆的线性功率─18.5W/m
    3、隐式接头:安邦的焊接方法是将发热丝与冷引线溶为一体，解决了冷热交替而带来的膨胀和接触不良，能确保发热电缆冷引线、发热丝平滑焊接过渡，使发热电缆一气呵成，不留瑕疵；能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏。确保发热电缆的使用寿命。
    4、发热电缆的标识：根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841─2007/IEC 60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定发热电缆表面标志字迹清楚，容易辨认、耐擦。“安邦”发热电缆在冷热接头处，用喷码的方式准确标识在发热电缆上，给地暖施工与检验带来极大的方便。


主要应用范围

    1、室内应用民用住宅（楼房、平房、别墅）供暖系统。
    2、公用建筑（写字楼、医疗机构、洗浴广场、健身房等） 供暖系统。
    3、特殊用途 畜牧业养殖保温、（厂房、花房、蔬菜大棚、恒温育雏室等）建筑保温系统。
    4、室外应用 室外道路融雪、土壤加热、、天沟融雪、管道伴热保温、屋顶、楼梯、飞机跑道室外各类管路、线缆、储罐等工业装置的防冻、防凝、保温。



产品规格

功率

(w)

标准长度

（m）

总电阻值/230V

(Ω)

电压

(v)

TXLP/1R/17-182M

3100

182

15.69

220

TXLP/1R/17-165M

2800

165

17.3

220

TXLP/1R/17-153M

2600

153

18.6

220

TXLP/1R/17-141M

2400

141

20.2

220

TXLP/1R/17-129M

2200

129

22

220

TXLP/1R/17-178M

2000

178

24.2

220

TXLP/1R/17-103M

1750

103

27.7

220

TXLP/1R/17-94M

1600

94

30.3

220

TXLP/1R/17-82M

1400

82

34.6

220

TXLP/1R/17-74M

1250

74

38.7

220

TXLP/1R/17-59M

1000

59

48.4

220

TXLP/1R/17-50M

850

50

56.9

220

TXLP/1R/17-41M

700

41

69.1

220

TXLP/1R/17-35M

600

35

80.7

220

TXLP/1R/17-29M

500

29

96.8

220

TXLP/1R/17-24M

400

24

121

220

TXLP/1R/17-18M

300

18

161.3

220

TXLP/1R/13-15.4M
 200
 15.4 242 220



产品规格

功率

(w)

标准长度

（m）

总电阻值/230V

(Ω)

电压

(v)

TXLP/1R/18.5-170M

3150

170

15.4

220

TXLP/1R/18.5-162M

3000

162

16.1

220

TXLP/1R/18.5-151M

2800

151

17.3

220

TXLP/1R/18.5-141M

2600

141

18.6

220

TXLP/1R/18.5-130M

2400

130

20.2

220

TXLP/1R/18.5-119M

2200

119

22

220

TXLP/1R/18.5-108M

2000

108

24.2

220

TXLP/1R/18.5-95M

1760

95

27.5

220

TXLP/1R/18.5-86M

1600

86

30.3

220

TXLP/1R/18.5-76M

1400

76

34.6

220

TXLP/1R/18.5-65M

1200

65

40.3

220

TXLP/1R/18.5-54M

1000

54

48.4

220

TXLP/1R/18.5-46M

850

46

56.9

220

TXLP/1R/18.5-38M

700

38

69.1

220

TXLP/1R/18.5-32M

600

32

80.7

220

TXLP/1R/18.5-27M

500

27

96.8

220

TXLP/1R/18.5-22M

400

22

121

220

TXLP/1R/18.5-16M
 300 16
 161.3 220
