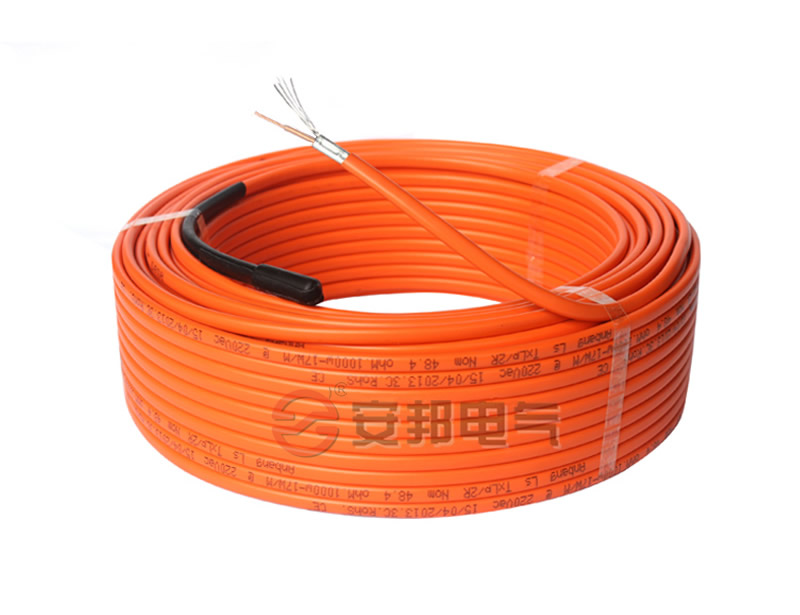

屏蔽型单导发热电缆

首页   发热电缆产品   发热电缆







屏蔽型单导发热电缆

产品型号

屏蔽型单导

产品认证

CE, ROHS, GOST , ISO9001:2008

商标品牌

安邦



屏蔽型单导发热电缆结构:

1、芯线：
    芯线为具有正电阻温度系数的金属合金丝组成，线性额定功率为18.5w/m。
2、绝缘层：
    安邦发热电缆耐高温绝缘层采用双层绝缘结构，绝缘层的质量好坏直接影响到发热电缆的使用寿命，安邦耐高温发热电缆绝缘层通过反复试验，在140℃高温下耐高温层不变形、不萎缩。
3、接地线：
    接地线由8根直径为0.4mm的镀锡铜芯线组成，8根镀锡铜芯线面积为1.0048mm²，符合国际电工委员会IEC800规定的接地线不得小于1mm²的规定。
4、金属屏蔽层：
    在发热电缆的使用过程中，由于电流的作用，会在发热电缆周围形成电磁场，如果电磁场超过100微特斯拉就会对人体健康及其他电器产生影响。通过金属屏蔽层的有效保护，把电磁场控制在线芯内，使之不能向外扩散，再由接地线将电磁场引入大地，使发热电缆与大地形成等电位。通过测试，安邦电地暖产生的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000伏/m，安邦发热电缆实测数据为4伏/m)；磁感应强度值最高为13%，最低6%（国家规定的磁感应强度是100维特斯拉，安邦电地暖实测数据为最高13维特斯拉，最低6维特斯拉）。远远低于国家标准，高于国家安全规范，对人体无害，可放心使用。
5、外护套：
    外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用，并且100%防水。



详细说明:

一、简介
    屏蔽型单导（单芯）发热电缆采用发热材料为高性能合金电阻丝，配合独特地发热芯结构，品质优越可靠。发热电缆在原厂完成电源接头和尾端封头，电源接头和尾端封头采用多层技术处理，充分保证接线可靠和整体防水、防腐和绝缘性能。该系统在国内多个采暖项目中被广泛采用，享有极高市场份额。


二、发热电缆工作原理
    发热电缆内芯由冷线热线组成，外面由绝缘层、接地、屏蔽层和外护套组成，发热电缆通电后，热线发热，并在40～60℃的温度间运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。
  发热电缆地面辐射供暖系统的组成及工作原理：供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。
    a. 以电力为能源；
    b. 以发热电缆作为发热体；
    c. 发热电缆热传导机理。



产品规格

功率

(watt)

标准长度

（m）

总电阻值/230V

(Ω)

电压

(v)

TXLP/1R/17-182M

3100

182

15.9

220

TXLP/1R/17-165M

2800

165

17.3

220

TXLP/1R/17-153M

2600

153

18.6

220

TXLP/1R/17-141M

2400

141

20.2

220

TXLP/1R/17-129M

2200

129

22

220

TXLP/1R/17-118M

2000

118

24.2

220

TXLP/1R/17-103M

1750

103

27.7

220

TXLP/1R/17-94M

1600

94

30.3

220

TXLP/1R/17-82M

1400

82

34.6

220

TXLP/1R/17-74M

1250

74

38.7

220

TXLP/1R/17-59M

1000

59

48.4

220

TXLP/1R/17-50M

850

50

56.9

220

TXLP/1R/17-41M

700

41

69.1

220

TXLP/1R/17-35M

600

35

80.7

220

TXLP/1R/17-26M

500

26

96.8

220

TXLP/1R/17-24M

400

24

121

220

TXLP/1R/17-18M

300

18

161.3

220

TXLP/1R/17-15.4M

200

15.4

242

220




产品规格

功率

(watt)

标准长度

（m）

总电阻值/230V

(Ω)

电压

(v)

TXLP/1R/18.5-16M

3150

170

15.4

230

TXLP/1R/18.5-22M

3000

162

16.1

230

TXLP/1R/18.5-27M

2800

151

17.3

230

TXLP/1R/18.5-32M

2600

141

18.6

230

TXLP/1R/18.5-38M

2400

130

20.2

230

TXLP/1R/18.5-46M

2200

119

22

230

TXLP/1R/18.5-54M

2000

108

24.2

230

TXLP/1R/18.5-65M

1760

95

27.5

230

TXLP/1R/18.5-76M

1600

86

30.3

230

TXLP/1R/18.5-86M

1400

76

34.6

230

TXLP/1R/18.5-95M

1200

65

40.3

230

TXLP/1R/18.5-108M

1000

54

48.4

230

TXLP/1R/18.5-119M

850

46

56.9

230

TXLP/1R/18.5-130M

700

38

69.1

230

TXLP/1R/18.5-141M

600

32

80.7

230

TXLP/1R/18.5-151M

500

27

96.8

230

TXLP/1R/18.5-162M

400

22

121

230

TXLP/1R/18.5-170M

300

16

161.3

230
